S7-300与Carrier冷冻机的Modbus串行通讯
[复制链接]
查看:
404
|
回复:
0
admin
admin
当前离线
积分
464
120
主题
120
帖子
464
积分
管理员
积分
464
关注TA
发消息
电梯直达
楼主
发表于 2018-12-26 23:33:09
|
只看该作者
|
倒序浏览
|
阅读模式
当在网络上通信时,modbus协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成应答并使用modbus协议发送给询问方。
1 引言
近年来,随着自动化水平的提高,公司正在逐步建立以西门子s7-300plc为基础的工业集中监控网络。由于目前公司有几台carrier冷冻机,其采用的是专用的通讯协议,与s7-300不兼容,plc无法采集到冷冻机的数据,导致实现集中监控系统遇到了瓶颈。
经咨询了解到carrier公司有自己的modbus网关,可以把其冷冻机专用协议转化为通用的modbustru串口协议,而s7-300有自己的串口通信模块cp340。所以可以采用modbus通信的方法实现s7-300对冷冻机的数据采集。
modbus协议由modicon公司开发,目前已经是工业领域全球最流行的协议之一。此协议支持传统的rs-232、rs-422、rs-485和以太网设备。许多工业设备,包括plc、dcs、智能仪表等都在使用modbus协议作为他们之间的通讯标准。
当在网络上通信时,modbus协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成应答并使用modbus协议发送给询问方。
modbus协议包括ascii、rtu、tcp等,并没有规定物理层。此协议定义了控制器能够认识和使用的消息结构,而不管它们是经过何种网络进行通信的。modbus的ascii、rtu协议规定了消息、数据的结构、命令和就答的方式,数据通讯采用maser/slave方式,master端发出数据请求消息,slave端接收到正确消息后就可以发送数据到master端以响应请求。
modbus协议需要对数据进行校验,rtu模式采用16位crc校验,另外,modbus采用主从方式定时收发数据,在实际使用中如果某slave站点断开后(如故障或关机),master端可以诊断出来,而当故障修复后,网络又可自动接通。因此,modbus协议的可靠性较好。
导读:
当在网络上通信时,modbus协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成应答并使用modbus协议发送给询问方。
3 carrier modbus rtu网关
carrier modbus网关是一种智能型基于微处理器的数据控制器,它可以作为modbus
slave站点,能将carrier冷冻机组转换成符合modbus
rtu协议提供给控制系统。它可以使carrier冷冻机组的内部运行状态参数全面被控制系统采集。
3.2网关设置
首先对网关的通信参数进行设置:波特率为9600bit/s,无校验位,1位停止位,站地址为16#b。

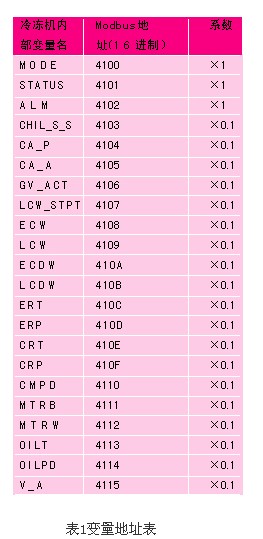

然后对需要采集的冷冻机变量及其在网关中的地址进行组态设置,其对应关系如表1所示。
西门子s7-300系列有支持modbus协议的通信处理器cp341,但是cp341加载modbusrtu格式通信协议必须购买软件,而且该软件价格比较高。所以我采用了普通的串口通信模块cp340,通过编写modbus主机请求报文程序,通过串口数据发送功能块把报文发送给carriermodbus网关。再通过接收数据功能块接收响应的数据,实现数据采集的功能。
cp340有三种接口方式,包括rs232c,rs422/rs485和20ma tty接口。本例中按carriermodbus网关的要求选择了rs422/rs485接口形式。
5 cp340硬件组态
(1)安装驱动:安装cp340的驱动光盘,安装后可以对cp340进行硬件配置,可以调用cp340的发送、接收功能块fb3、fb2。
(2)新建项目:打开西门子编程软件step7,选择菜单“file”→“new”新建一个项目,在“name”中输入项目名称。
(3)组态s7-300站:插入一个“simatic300
station”,然后对硬件进行组态,按安装次序依次插入机架、电源、cpu和cp340。

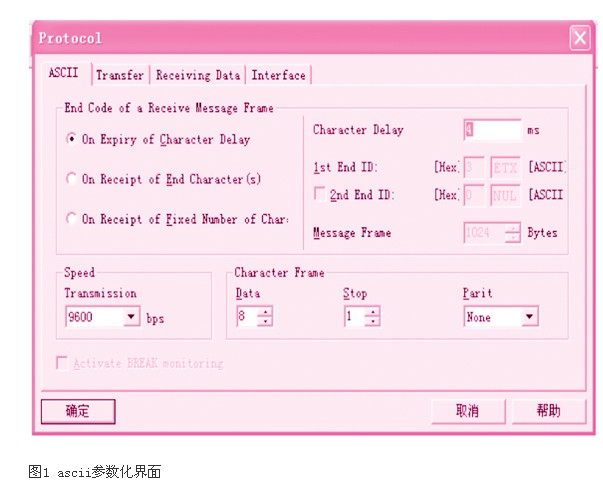

(4)组态串行通信模块参数:双击“cp340”栏,在弹出界面中点击“parameter”按钮,进入参数化界面,选择ascii驱动,双击“protocol”栏,进入ascii参数化界面(见图1),在endid of receive message frame 栏中,选择用两个字符的间隔时间来判断报文是否结束(on expiry ofdelay time),字符延长时间为20ms。在speed格中传输速率选择9600bit/s。在“characerframe‘栏中选择数据位8位,停止位1位、无校验,与冷冻机的modbus网关设置相同。
导读:
当在网络上通信时,modbus协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成应答并使用modbus协议发送给询问方。

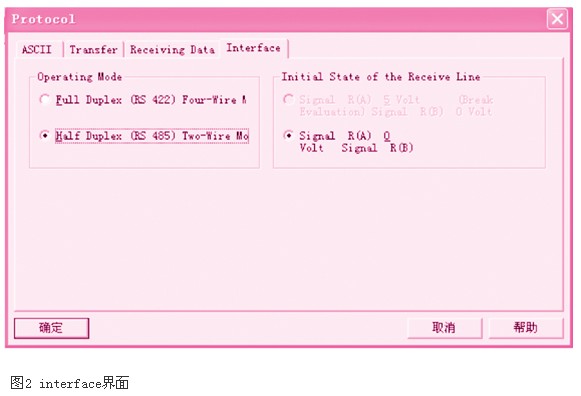

(5)模式选择:进入interface界面(见图2),把操作模式选择为half duplex(rs485) two-wiremode。表示此通信运行在rs485半双工模式。
6 软件编程
硬件组态完成后,接下来就进行软件编程,在ob1中调用fb3发送程序块。
call fb 3,db22
req:发送请求,每个上升沿发送一帧数据
laddr:cp340的逻辑地址(硬件组态中的地址)
db_no:指定发送区(db块)
dbb_no:指定发送区在db中的起始字节
len:发送字节的长度
done:发送完成输出一个脉冲
error:发送失败输出1

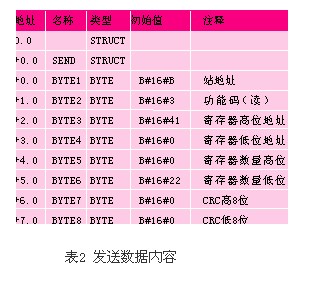

此程序的功能为,当m0.0每个上升沿的时候把数据块db10中的前8个字节的数据从cp340的通信口发出,数据内如表2所示。
该发送数据包内容可以解释为,请求读取站地址为16#b的通信处理器中从16#4100开始的22个寄存器中的数据。即前面提到的网关变量表中的内容。
图中byte7(db10.dbb6),byte8(db10.dbb8)两个字节是crc校验字,crc校验的步骤如下:
(1)装载16#ffff到一个16位crc寄存器;
(2)将crc寄存器的高8位字节与信息中的第一个8位字节相异或,结果返回到crc寄存器中;
(3)将crc寄存器数据向右移动一位;
(4)如果溢出的位等于1,则将crc寄存器与16#a001相异或,结果返回到crc寄存器中;
(5)如果溢出的位等于0,则重复第3步;
(6)重复第3、4步骤,直到已经移位了8次;
(7)将crc寄存器的高8位字节与信息中的下一个8位字节相异或,结果返回到crc寄存器中;
(8)重复第3步到第6步,直到信息中所有字节都与crc寄存器相异或,并都移位了8次;
(9)最后的crc寄存器中的结果即为crc校验码,最后被添加到信息(数据)的末尾(交换!低8位在前,高8位在后!)。
导读:
当在网络上通信时,modbus协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成应答并使用modbus协议发送给询问方。
按照以上校验步骤,编写crc校验功能子程序fc6(见表3)。
在ob1中调用子程序fc6,计算出db10中的crc校验值。
call fc 6
db_no :=db10 //发送数据块
start_byte :=0 //起始字节
length :=6 //字节个数
crc_msb :=db10.dbb6 //crc高8位
crc_lsb :=db10.dbb7 //crc低8位
all fb 2,db21
laddr:cp340的逻辑地址
dbb_no:指定接收db中的起始字节。
ndr:接收新数据输出一个脉冲
error:接收失败输出1
len:输出接收字节的长度
此程序的含义为,在m0.1为1的时候从cp340接收数据,并把数据存在数据块db11中。

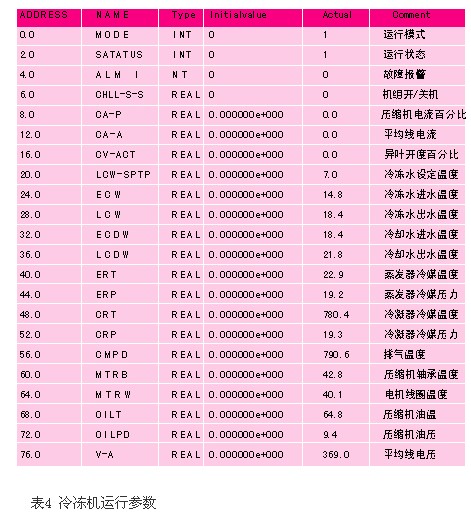

之后再提取db11中的数据,得到以下冷冻机的实际运行参数值(见表4)。
7 结束语
本文详细阐述了如何采用modbus协议实现s7-300与冷冻机之间的数据通信。实现了异种设备之间的连接,为实现公司的集中监控目标铺平了道路。
